DB11/T 1102-2014 城市轨道交通工程规划核验测量规程

标准信息
中文目录
英文目录
公告

收起

标准信息

【批准部门】

北京市规划委员会；北京市质量技术监督局
【发布单位】

北京市规划委员会；北京市质量技术监督局
【主编单位】

北京市规划监察执法大队；北京市测绘设计研究院
【参编单位】

北京城建勘测设计研究院有限责任公司；中航勘察设计研究院有限公司；北京市勘察设计研究院有限公司；城市空间信息工程北京市重点实验室
【主要起草人】

赵奕；梁建；杨伯钢；马林涛；陈倬；秦长利；易致礼；陈大勇；张炜；冯少华；马先海；张凤录；刘延松；高文明；石俊成；王磊；沈晴鹤；吴军；付仲花；贾光军；孔令彦；罗晓燕；程祥；马金荣；刘军；范佳齐；张庚涛；韩迪；祝京川；公维卿；郝萱；刘剑鹏；高志刚；徐萍；齐晖；雷霆
【主要审查人】

陈燕申；贺文涛；王暖堂；杨松林；黄勇；欧阳康淼；刘永中

收起

中文目录

北京市地方标准公告
前　　言
1　总　　则
2　术语、缩略语和代号
- 2.1　术　　语
- 2.2　缩略语和代号
3　基本规定
- 3.1　空间与时间参照系
- 3.2　管理要求
- 3.3　质量要求
4　控制测量
- 4.1　一般规定
- 4.2　地面控制测量
- 4.3　地下控制测量
5　核验要素测量
- 5.1　一般规定
- 5.2　条件点、验测点测量
- 5.3　建（构）筑物尺寸和四至距离测量
- 5.4　建（构）筑物高度和净空测量
6　竣工测量地形图测绘
- 6.1　一般规定
- 6.2　测绘内容和范围
- 6.3　规　　格
7　地面线路规划核验测量
- 7.1　一般规定
- 7.2　规划初始验线测量
- 7.3　规划过程验线测量
- 7.4　规划竣工验收测量
8　高架线路规划核验测量
- 8.1　一般规定
- 8.2　规划初始验线测量
- 8.3　规划过程验线测量
- 8.4　规划竣工验收测量
9　地下线路规划核验测量
- 9.1　一般规定
- 9.2　规划初始验线测量
- 9.3　规划过程验线测量
- 9.4　规划竣工验收测量
10　建筑规模测量
- 10.1　一般规定
- 10.2　测量草图
- 10.3　建筑规模测量的内容
- 10.4　建筑规模测量技术要求
- 10.5　建筑规模面积计算
11　测绘成果整理
- 11.1　一般规定
- 11.2　成果规格与内容
12　测绘成果质量检查与验收
- 12.1　一般规定
- 12.2　检查与验收流程
- 12.3　质量评定
附录A　（规范性附录）城市轨道交通规划核验验线测量成果报告书
附录B　（规范性附录）城市轨道交通规划竣工验收测量成果报告书
附录C　（资料性附录）建（构）筑物高度测量成果图
附录D　（规范性附录）城市轨道交通规划竣工验收建筑规模成果表
附录E　（规范性附录）检验报告表与检验记录表
本规程用词说明
引用标准名录

收起

英文目录

收起

公告

北京市地方标准公告

3-42014-20142

2014年标字第11号（总第155号）

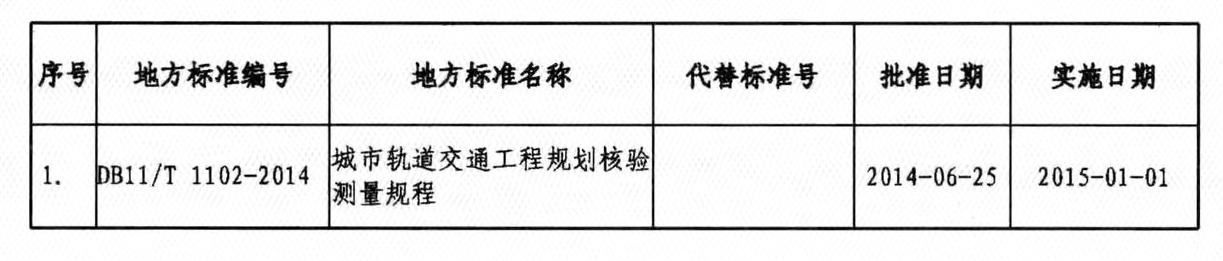

以下1项北京市地方标准经北京市质量技术监督局批准，北京市质量技术监督局、北京市规划委员会共同发布，现予以公布（见附件）。

附件：批准发布的北京市地方标准目录

附件

批准发布的北京市地方标准目录

注：以上地方标准文本可登录北京市质量技术监督局网站（www.bjtsb.gov.cn）或首都标准网（www.capital-std.com）查阅。

收起

本书术语

术语	英文名称	术语	英文名称
城市轨道交通	urban rail transit，mass transit	规划核验测量	planning verification survey
车辆基地	base for the vehicle	铺轨基标	track laying benchmark
联系测量	connection survey	近井导线	adjacent traverse
近井水准	adjacent leveling route	条件点	qualification point
验测点	proof-test point	四至	parcel corner

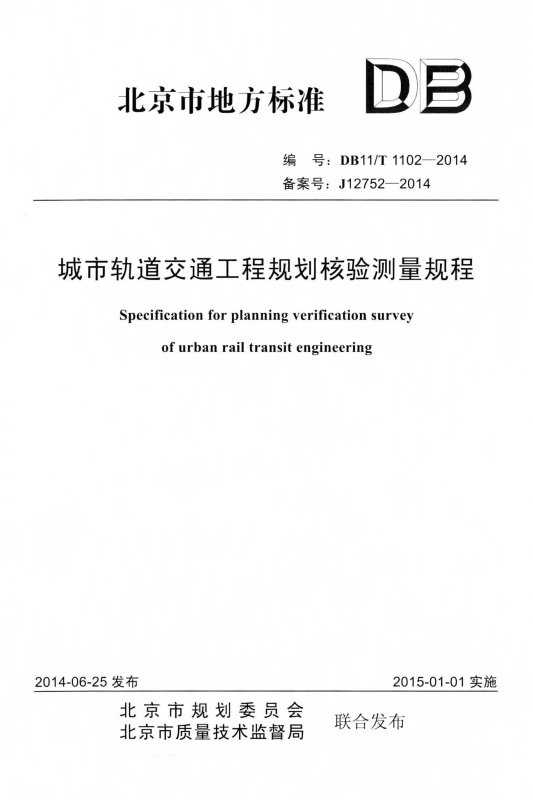

城市轨道交通工程规划核验测量规程
