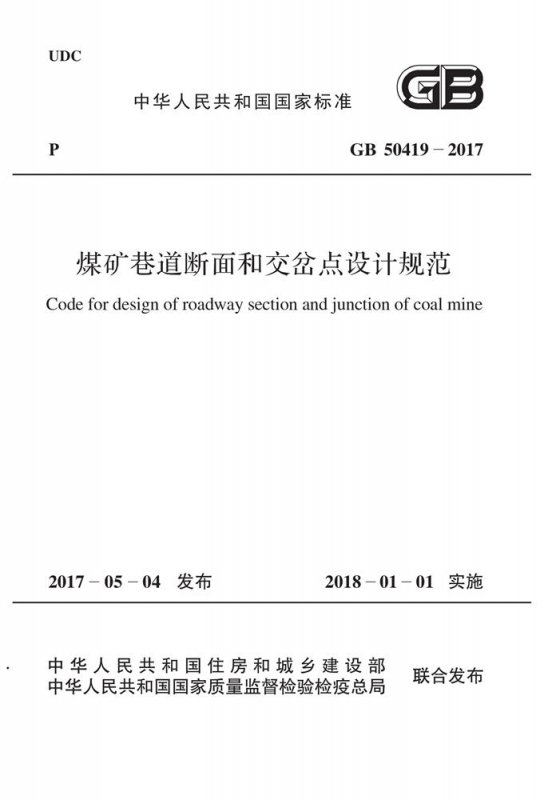

GB 50419-2017 煤矿巷道断面和交岔点设计规范

标准信息
中文目录
英文目录
公告

收起

标准信息

【主编部门】
中国煤炭建设协会
【批准部门】

中华人民共和国住房和城乡建设部
【发布单位】

中华人民共和国住房和城乡建设部；中华人民共和国国家质量监督检验检疫总局
【主编单位】

中煤西安设计工程有限责任公司
【参编单位】

中煤邯郸设计工程有限责任公司；煤炭工业合肥设计研究院；中煤科工集团武汉设计研究有限公司；中煤科工集团沈阳设计研究有限公司；山西约翰芬雷华能设计工程有限公司；煤炭工业郑州设计研究院股份有限公司
【主要起草人】

宫守才；晏学功；何春诗；刘清宝；郑忠友；宋伟；李伟；孙东飞；孟飞；李德春；王勇；吴金现；施佳音；罗承伟；李明
【主要审查人】

耿建平；杨裕官；于为芹；何芳现；于新胜；郭俊生；丁易

收起

中文目录

中华人民共和国住房和城乡建设部公告
前言
1　总　　则
2　术　　语
3　巷道断面形状和支护方式
- 3.1　巷道断面形状
- 3.2　巷道支护方式
4　巷道净断面
- 4.1　一般规定
- 4.2　人行道
- 4.3　巷道的净高与净宽
5　锚喷支护
- 5.1　一般规定
- 5.2　锚喷支护类型与支护参数
- 5.3　锚喷支护材料
6　拱碹支护
- 6.1　一般规定
- 6.2　拱碹类型与支护参数
- 6.3　拱碹支护材料
7　金属支架支护
- 7.1　一般规定
- 7.2　金属支架类型与支护参数
- 7.3　金属支架材料
8　联合支护和全封闭支护
- 8.1　联合支护
- 8.2　全封闭支护
9　巷道交岔点
- 9.1　一般规定
- 9.2　交岔点平面设计
- 9.3　交岔点柱墙与墙高
- 9.4　交岔点支护
10　轨道敷设
- 10.1　轨型与道岔
- 10.2　道床与轨枕
- 10.3　轨道敷设的其他要求
11　水　　沟
- 11.1　水沟布置与坡度
- 11.2　水沟断面
- 11.3　水沟构筑与盖板
12　管线敷设
- 12.1　一般规定
- 12.2　管线布置
- 12.3　管线敷设方式与敷设要求
13　辅助设施和铺底
- 13.1　辅助设施
- 13.2　铺　　底
附录A　构筑水沟的净断面和允许最大流量
本规范用词说明
引用标准名录

收起

英文目录

1　General regulations
2　Terms
3　Shapes of roadway section and supporting way
- 3.1　Shapes of roadway section
- 3.2　Supporting pattern of roadway
4　Inner section of roadway
- 4.1　General requirements
- 4.2　Sidewalk
- 4.3　Net hight and width of drift
5　Bolting and shotcrete lining
- 5.1　General requirements
- 5.2　Types and supporting parameters of bolting and shotcrete lining
- 5.3　Materials for bolting and shotcrete lining
6　Arch lining
- 6.1　General requirements
- 6.2　Arch types and lining parameters
- 6.3　Arch lining materials
7　Metal supports
- 7.1　General requirements
- 7.2　Types of metal supports and supporting parameters
- 7.3　Materials of metal supports
8　Combined supporting and full supporting
- 8.1　Combined supporting
- 8.2　Full supporting
9　Roadway junction
- 9.1　General requirements
- 9.2　Plane design for junction
- 9.3　Prop and wall height at junction
- 9.4　Junction supping
10　Track laying
- 10.1　Rail and turnout
- 10.2　Track bed sleepers
- 10.3　Other requirements for track laying
11　Water ditch
- 11.1　Water ditch layout and slope
- 11.2　Section of water ditch
- 11.3　Water ditch construct and cover
12　Pipeline laying
- 12.1　General requirements
- 12.2　Pipeline layout
- 12.3　Method and requirement of pipeline laying
13　Auxiliary facilities and paving
- 13.1　Auxiliary facilities
- 13.2　Paving
Appendix A　net section of water ditch and allowable maximum flow
Explanation of wording in this code
List of quoted standards

收起

公告

中华人民共和国住房和城乡建设部公告

4-4 0-0 0

第1545号

住房城乡建设部关于发布国家标准《煤矿巷道断面和交岔点设计规范》的公告

现批准《煤矿巷道断面和交岔点设计规范》为国家标准，编号为GB 50419—2017，自2018年1月1日起实施。其中，第3.2.9、4.1.1（1、2、3）、4.2.1、4.2.2、4.2.3、4.3.2、12.1.1、12.2.1、12.2.2、12.2.4（2）、12.2.7、12.2.8、12.2.9、12.3.3、12.3.4条（款）为强制性条文，必须严格执行。原国家标准《煤矿巷道断面和交岔点设计规范》GB 50419—2007同时废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部

2017年5月4日

收起
