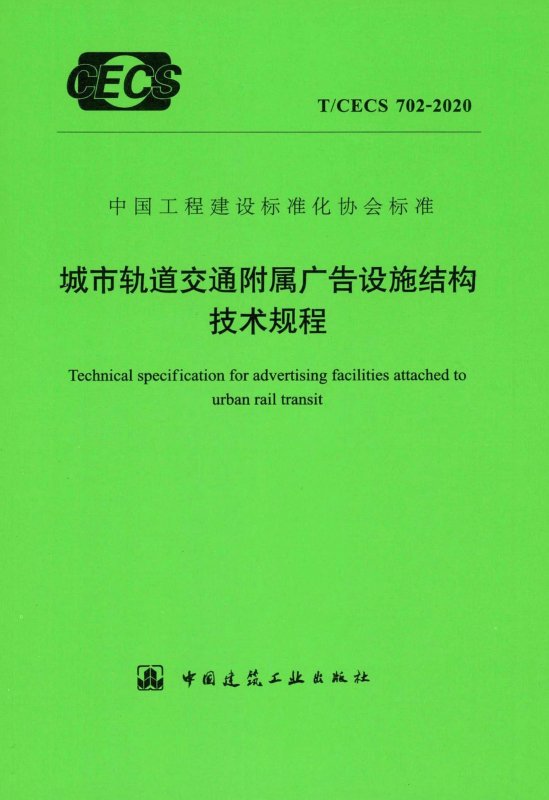

T/CECS 702-2020 城市轨道交通附属广告设施结构技术规程

标准信息
中文目录
英文目录
公告

收起

标准信息

【主编部门】
中冶建筑研究总院有限公司；北京百维恒通城轨设备有限公司
【批准部门】

中国工程建设标准化协会
【发布单位】

中国工程建设标准化协会
【主编单位】

中冶建筑研究总院有限公司；北京百维恒通城轨设备有限公司
【参编单位】

国家钢结构质量监督检验中心；西南交通大学；北京地铁车辆装备有限公司；中国建筑设计院有限公司；廊坊康鑫电子配件有限公司；北京科技大学；北京地下铁道通城广告有限公司；广州地铁传媒有限公司；深圳市地铁集团有限公司；北京市建筑设计研究院有限公司；中国船舶重工集团国际工程有限公司；鄂尔多斯市东胜区城市建设局；北京市机械施工集团有限公司；山东省交通规划设计院；中国航空规划设计研究总院有限公司；江苏必得科技股份有限公司
【主要起草人】

傅彦青；马德志；郝树军；兰涛；余志祥；安志强；周成；甄伟；秦凯；卢旭明；程松波；黄宇；王磊；许浒；程长友；王默文；刘政；胡庆文；宋晓峰；尹桂生；高振凯；张悦栖；马计平；胡鸿志；程美洁；冯俊海；张东；孟兮；冯楠；王杰；张晓天；刘昱；张曼生；刘春；李洁；张贵成；何明；张菁；孙铃智；刘菲
【主要审查人】

段斌；朱忠义；张徐；李建军；蔡国强；张睿伟；陈代秉

收起
